人致工程结构振动的反应谱方法

       反应谱方法是计算结构峰值动力响应的常用方法,广泛应用于结构抗震分析中,具有快速、准确的特点,显然也可用于工程结构人致振动峰值响应计算。

       在国内外诸位先进们(宋志刚、陈宇、韩小雷、Ungar、Georgakis等)的卓越工作基础上,结合大量的实测荷载记录,课题组也提了计算人致工程结构振动的反应谱曲线,对于单人实测荷载,其反应谱如下图所示:

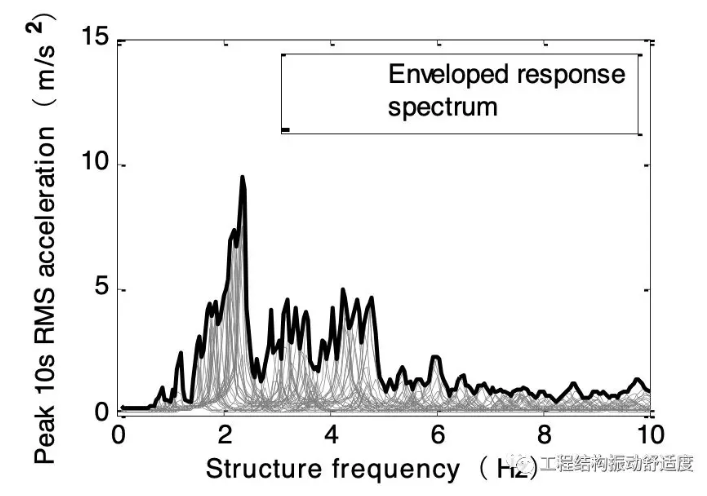

图1. 单人荷载的反应谱

       经过对大量数据的计算、简化和整理后,反应谱曲线如下所示:

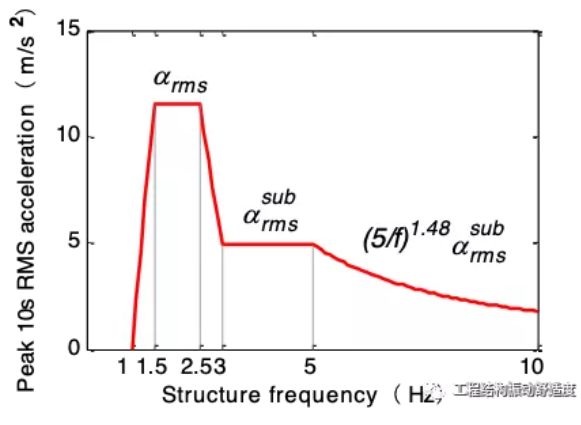

图2. 本课题组提出的人致振动反应谱曲线

曲线方程为:

       最终简化计算公式为:

       将曲线用于实际楼板,将预测值与实际值对比,如下图所示:

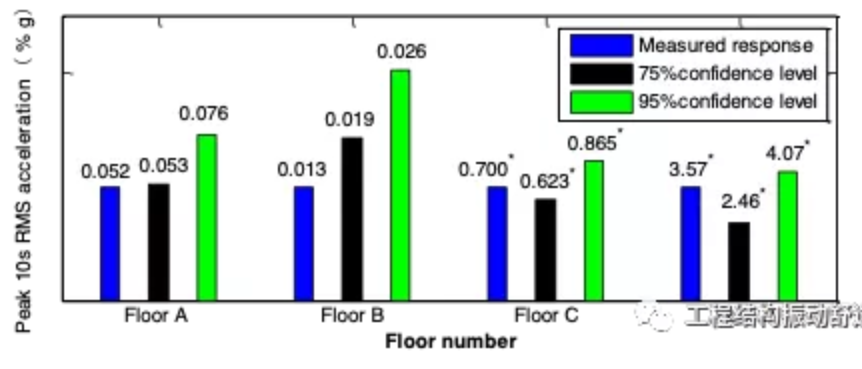

图3. 四个楼板的实测值与预测值对比

       同时,比较了同一实际结构,不同步频,不同走法的结构响应,如下所示:

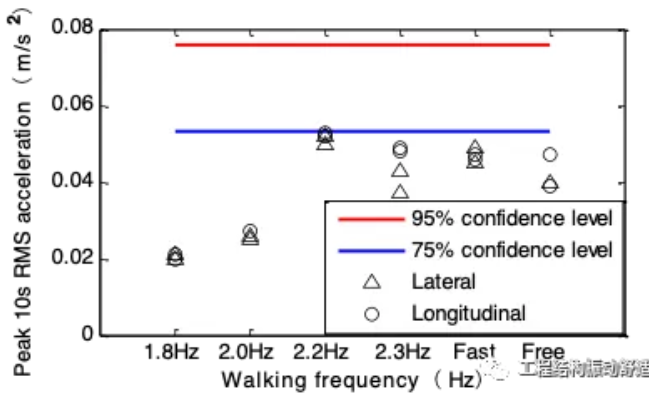

图4. 不同步频实测值与预测值的比较

参考文献:

Jun Chen Ruotian Xu and Mengshi Zhang (2014), Acceleration response spectrum for predicting floor vibration due to occupant walking, J. of Sound and Vibration, 333, 3564-3579
