便携式高精度激光测试尺



  1. 工程背景

预制混凝土构件的叠合面的粗糙度需要进行检测,已确保粗糙度的深度,保证叠合面的抗剪连接强度。

混凝土结构设计规范》(GB50010-2010)和《装配式混凝土结构技术规程》(JGJ1G-2014)中规定混凝土粗糙面的面积不宜小于结合面的80%,预制板的粗糙面凹凸深度不应小于4mm,预制梁端、预制柱端、预制墙端的粗糙面凹凸深度不应小于6mm



图1 混凝土预制构件叠合面



  1. 检测方法

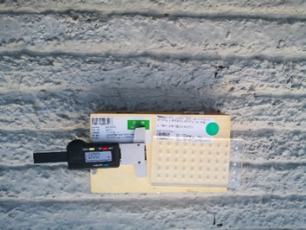

叠合面的粗糙度检测方法,目前文献和各类标准用到的有灌砂法、触针法、测深尺法、硅粉堆落法,在工程实践中常用的是测试尺法(下图)。

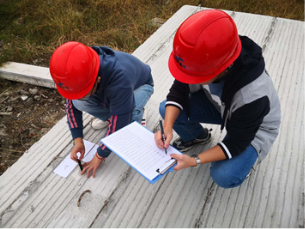

图2 测试尺法现场操作



采用数显游标卡尺与多孔基准板一人测量,一人记录,只能测量若干点深度,数据需要后续处理,不适用于局部不均匀区域,工作量大,人工成本高、精度低



  1. 激光测试尺

针对上述问题,开发了激光测试尺(下图),该设备利用自身的底面作为基准面,可以快速测量任一点的粗糙度值,解决了原有测试尺需要配合基准板效率低的问题,测试精度可达到0.1毫米以上。

该设备可以方便用到其他需要测试深度的场合,如轮胎的磨损深度、其他材料的表面缺陷深度等。

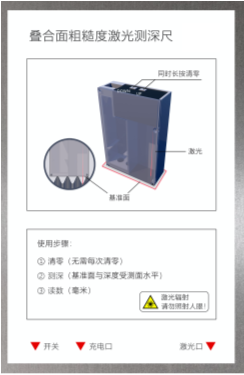

图3 激光测试尺
