人致荷载生成器 V1.0 / 2.0

一、软件概述

人致荷载生成器(Human-induced Loading Generator, HLG)是同济大学工程结构振动舒适度研究小组开发的系列用于快速生成人致荷载的设计/科研辅助工具之一。（下载链接在文末）

本软件包含单人/人群、时域/频域以及步行/跳跃/跑步/屈伸律动等多种条件下的近50种荷载模型，并可将生成的荷载数据保存为*.xlsx, *.txt, *.mat等多种数据格式。可供工程设计人员使用，也可为科研人员和研究生提供参考。

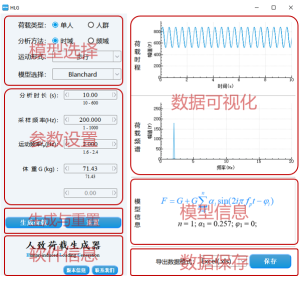

图1 软件主界面及功能分区

二、软件功能介绍

2.1 模型选择

本软件可选择“单人+时域”、“单人+频域”、“人群+时域”以及“人群+频域”四种荷载生成的基本类型，每种类型都有着相对应的荷载模型参数设置界面，其中的每个选项都支持点击加减和直接输入的两种写入形式，且在输入框下提示了可选的参数范围。

图2 选择荷载模型基本形式

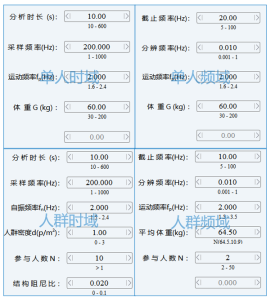

图3 荷载模型参数设置界面



运动形式和模型选择选项支持下拉菜单操作，用户可根据自己的需要选择运动形式，在选择运动形式后软件会给出可选的具体荷载模型。请注意，在未选择运动形式或具体模型的情况下点击“生成荷载”按钮时，软件会出现错误报告。

图4 选择运动形式和荷载模型



图5 错误报告



2.2 荷载生成与数据可视化

待模型选择和荷载参数设置完毕后点击生成荷载按钮，软件右上侧的数据可视化区域会出现生成荷载的时程和频谱(频域模型只展示频谱)，同时激活数据保存功能。时程和频谱图支持框选放大和鼠标滚轮滚动缩放。

(a) 点击 "生成荷载" 按钮前

(b) 点击 "生成荷载" 按钮后

图6 荷载生成



2.3 荷载数据导出与软件重置

生成的荷载数据可导出为*.xlsx, *.txt, *.mat等数据格式，并会在数据保存成功后出现提示框(注： *.mat文件存储须在全英文路径中)。在保存完后可点击“重置“按钮，软件即回到初始状态。

图7 荷载数据保存



图8 保存的数据文件

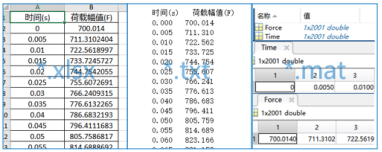

图9 保存的数据文件格式



图10 软件重置



三、软件特色

本软件除包括国内外学者研究的荷载模型之外，还集中展示了课题组近年来在人致荷载模型领域的一些研究成果，包含但不限于：

图11 确定性模型



图12 随机性模型



图13 三向荷载模型



图14 人群模型



图15 自功率谱模型



图16 互功率谱模型



为方便用户进一步了解荷载模型，在软件安装文件夹内附有软件内涉及的所有荷载模型出处的文献信息，以提供参考。 您在安装和使用过程中出现任何问题，或者对本软件有更好的建议，请联系我们。荷载生成器是一系列相关分析工具之一，其他工具将陆续发布。



如果您觉得本软件为研究、设计工作提供了便利，希望继续更新功能和改进，欢迎自愿赞助，相关费用将用于本网站维护、软件更新和开发。

建议、注册码索取、赞助信息或购买等留言至tsmartvib@163.com，谢谢！



下载软件
