人致结构振动加速度反应谱计算器1.0测试版
一、软件概述
人致结构振动加速度反应谱计算器(Human-induced Acceleration Response-spectrum Calculator, HiARC),是同济大学工程结构振动舒适度研究小组开发的系列人致结构振动设计、分析软件工具之一 (其他软件详见“人致荷载生成器 v 2.0”)。
HiARC依据《建筑楼盖振动舒适度技术标准(JGJ-T441-2019)》开发,利用反应谱法快速计算人致激励下结构的加速度响应,可供工程设计人员使用,也可为人致结构振动领域的科研人员和研究生提供参考。

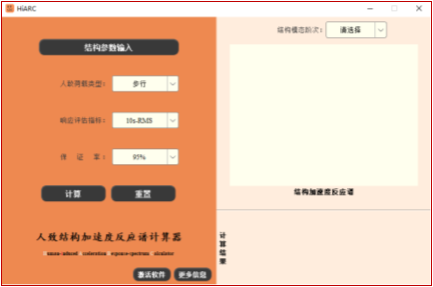

图1 软件主界面
二、软件使用
点击“结构参数输入”按钮,即可进入参数输入页面。
图2 “结构参数输入”界面
本页面中,楼板跨度及单人体重需用户手动输入,其他参数则支持直接输入、Excel表格导入,以及设计软件模型载入等多种输入形式。
(1) 直接输入
在输入表格上方,有“增加”、“插入”、“删除”和“清空”等按钮,可修改表格行数(即结构的阶次),也可利用表格上方“模态阶数”输入框进行增减。为便于后续计算,规定表格中各个分项的输入形式为
模态频率:输入范围为0 ~ 15 Hz,可输入的小数位数至多为3位;
阻尼比:输入范围为0 ~ 100%,可输入的小数位数至多为3位;
模态质量:输入值须不小于0 kg,可输入的小数位数至多为2位;
激励/响应点振型:输入范围为-1 ~ 1,可输入的小数位数至多为4位。
(2) Excel表格导入
点击“载入参数”按钮,选择要打开的Excel文件即可。其中,软件会自动过滤掉大于15 Hz的阶次。Excel文件的格式请参照安装文件夹内的“模态参数示例.xlsx”文件。

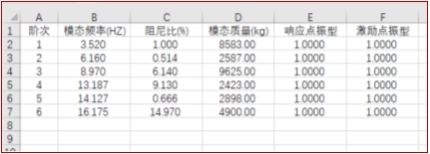

图3 “模态参数示例.xlsx”文件格式
图4 结构参数载入成功
(3) 设计软件模型载入
点击“载入模型”按钮,选择要加载的设计软件模型文件(测试版开放了Midas软件mgt文件导入功能),即可进入结构模型界面(等待时间视模型大小而定)。
本界面中,三维模型支持滚动鼠标滚轮缩放、长按鼠标中键拖拽以及长按鼠标右键旋转等功能。工具栏按钮从左到右依次为“正视图”、“附视图”、“右视图”、“轴侧视图”、“显示节点”、“显示梁和桁架”、“显示板和墙”、“显示构件尺寸”、“显示节点编号”、“显示构件编号”、“显示全部单元”、“隐藏单元”等功能按键。

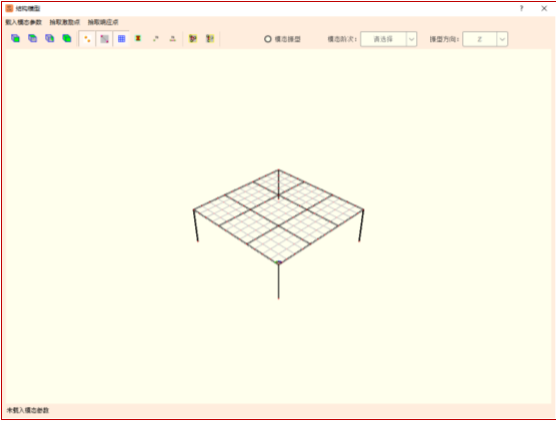

图5 “结构模型”界面
在“隐藏单元”功能中,框选选择要隐藏节点所在区域后,会跳出“确定”和“取消”按钮,询问是否执行当前操作。此外,单击右键会跳出“撤回”和“结束”按钮,分别表示恢复上次已经隐藏的单元和结束“隐藏单元”操作。
图6 询问是否隐藏单元
图7 “隐藏单元”中单击右键界面
点击菜单栏上的“载入模态参数”按钮,选择要打开的Excel格式的Midas输出文件,即可载入模态参数至“结构参数输入”界面的表格中。模态参数同样只保留小于15 Hz的阶次。模态参数载入后,振型展示及拾取激励/响应点振型的功能开启。用户可点击相应功能,根据结构的振型值选择激励/响应点,也可单击右键对振型进行重置。

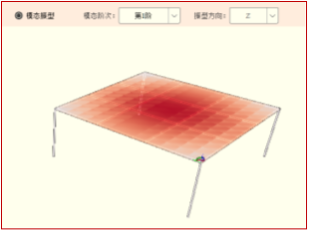

图8 显示模态振型
图9 拾取振型
图10 重置振型
图11 待载入的模态参数
待所有需要的结构参数输入完毕后,点击确定按钮,即可将其载入计算器并返回主界面。用户在根据需求选择人致荷载类型(步行、屈伸律动、跳跃)(注:测试版开放了步行荷载)、响应评估指标(峰值、10s-RMS)以及保证率(规范规定、95%、75%、50%)后,点击“计算”按钮,即可计算结构加速度响应。
图12 单人步行激励下的最大10s-RMS加速度(95%保证率)
图13 单人步行激励下的最大峰值加速度(规范验算)
计算结果显示的是结构所有阶次中的最大响应及其对应的反应谱曲线,用户若想查看其他阶次的计算结果,可通过选择右上方的下拉菜单进行查看。

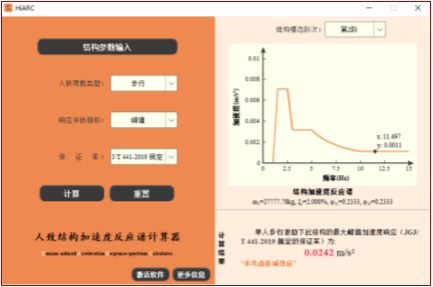

图14 查看其他阶次响应
用户在计算完后可点击“重置“按钮,软件即回到初始状态。
图15 软件重置
三、软件激活
用户在首次使用本软件前,需完成激活操作。单击“激活软件”按钮,进入软件激活页面,复制本机机器码发送至邮箱tsmartvib@163.com,获取激活码(特别声明:“三无”邮件,恕不回复)。

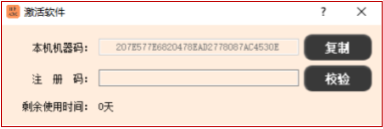

图16 软件激活
软件试运行期间,每位用户均可获赠一个月的使用权限(从激活码发送日期开始计算)。
如果您觉得本软件为研究、设计工作提供了便利,希望继续更新功能和改进,欢迎自愿赞助,相关费用将用于本网站维护、软件更新和开发。
建议、注册码索取、赞助信息或购买等留言至tsmartvib@163.com,谢谢!
